Message Posté le: Lun 1 Mai - 14:08 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

Bonjour à tous,


J'ai une panne d'image et pas de son . Le rétroéclairage semble ok . Je récupère le son si je débranche la TCON.



je recherche une solution à une panne sur une tv lg 4k modele 55UB820V-ZH.
J'ai fait le tour de la carte alim. les histoires de condos , le test des tensions de sortie ok.
j'ai alimenté en 12 v avec une alim de labo pour répondre à un conseil avisé sur un effondrement de l'intensité pouvant expliquer
l'absence d'image mais avec le son lorsque la Tcon est débranché de la mainboard.
j'ai 12 v et 1.26 A mais cela ne change rien. L'intensité mesurée est certainement trop faible par rapport à la normale mais je ne trouve pas la cause.
j'ai remplacé la Tcon mais sans succès .
Une piste bizarre sur une manip en débranchant une des deux nappes entre la tcon et la dalle , j'ai une moitié d'écran gris clair et des traits fins verticaux.
De plus le backlight réagit à la source image mais toujours rien sur l'autre moitié d'écran.
je ne sais pas comment tester le bon fonctionnement de la carte Tcon et de la Main board afin de diagnostiquer une défaillance de la main board en amont ou une défaillance
des deux cartes de liaisons vers la dalle en aval.

Enfin , mes recherches sont pour l'instant sur les nappes soudées sur les cartes toute en longueurs entre la tcon et la dalle.
ref 6870S-1813A et 6870S-1814A.
Si quelqu'un sait comment tester ces deux cartes ?


merci d'avance


Dernière édition par botson le Lun 1 Mai - 19:38 (2017); édité 1 fois
Revenir en haut
AIM
Publicité








Message Posté le: Lun 1 Mai - 14:08 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
rocky
Administrateur


Hors ligne

Administrateur

Messages: 10 948
Inscrit le: 26 Oct 2013
Localisation: chez la voisine
Masculin Scorpion (23oct-21nov) 鼠 Rat
Message Posté le: Lun 1 Mai - 17:07 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

salut boston


tu dit le rétro semble ok


a ta place je démonterai la dalle et verifirai les rampe leds tu doit en avoir surement de hs.
_________________
Qui donne, ne doit jamais s'en souvenir.
Qui reçoit, ne doit jamais l'oublier.



_______________________

Les membres suivants remercient rocky pour ce message :
botson (01/05/17)


Revenir en haut
Visiter le site web du posteur
botson
Membres


Hors ligne

Membres

Messages: 8
Inscrit le: 01 Mai 2017
Localisation: Montpellier
Masculin Lion (24juil-23aoû) 馬 Cheval

Message Posté le: Lun 1 Mai - 19:49 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

bonsoir,
Merci de votre réponse .


vous parlez des leds de rétroéclairage ?






merci beaucoup.
jmi


Revenir en haut
AIM
rocky
Administrateur


Hors ligne

Administrateur

Messages: 10 948
Inscrit le: 26 Oct 2013
Localisation: chez la voisine
Masculin Scorpion (23oct-21nov) 鼠 Rat
Message Posté le: Mar 2 Mai - 03:45 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

salut boston

ton tv n'est il plus sous garantie

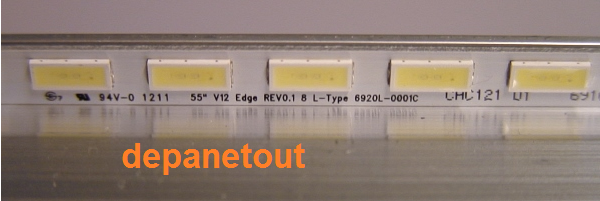

tu doit avoir ce type de leds,elle sont sur deux plaques en alu

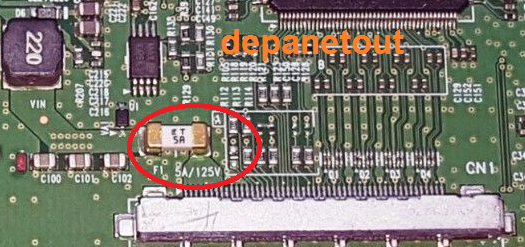

le t-con tu la remplacer par du neuf garantie.F1 est t'il bon





si tu a une carte wifi sur ton tv débranche là
_________________
Qui donne, ne doit jamais s'en souvenir.
Qui reçoit, ne doit jamais l'oublier.



_______________________



Revenir en haut
Visiter le site web du posteur
botson
Membres


Hors ligne

Membres

Messages: 8
Inscrit le: 01 Mai 2017
Localisation: Montpellier
Masculin Lion (24juil-23aoû) 馬 Cheval

Message Posté le: Mar 2 Mai - 18:24 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

bonsoir,


tout d'abord merci pour ta réponse.
La tv n'est plus sous garantie car 2 ans et demi pour une garantie de 2 ans !
J'avais contrôlé le F1 de la Tcon et j'avais constaté que le fusible F1 était mal soudé mais ok.
primo diagnostic la carte Tcon . Je l'ai changé en faisant attention à la version de firmware.
Je vais démonter pour revenir sur les cartes inverter et voir si je trouve un fusible et des composants douteux.
Sur le forum , je viens de voir que les inverters sont alimentés en 24 v merci plus plus à celui qui m'a donné cette info.
En effet , si j'alimente avec une alim labo en 24 v , je n'ai pas d'intensité consommée, ce qui me fait penser logiquement à une panne des inverters ou (et ) la Tcon flashée par les inverters.
Je n'apercois pas de leds sur une plaque d'aluminium !


merci de votre aide.


jmi


Revenir en haut
AIM
botson
Membres


Hors ligne

Membres

Messages: 8
Inscrit le: 01 Mai 2017
Localisation: Montpellier
Masculin Lion (24juil-23aoû) 馬 Cheval

Message Posté le: Mar 2 Mai - 22:56 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

Bonsoir,


je n'ai pas trouvé de LED comme sur la photo.


Je sais que le problème est soit sur la Tcon , soit en aval de la Tcon.
J'ai l'avantage d'avoir deux cartes Tcon a dispo dont j'ai la presque certitude qu'elles sont ok .
Je me suis mis à tester les tensions .
J'ai pris des tensions sur la TCON :
v1>0
v4 >13.41v
v5>12.21v
v7>10.18v
v9>0v
v10>0v
v12>6.05v
v14>4.19v
v15>3.07v
v18>0v

Même constat sur la mesure clk de 1 à 8 > 8.98v
Bien sur il s'agit de tensions résultantes des signaux, mais j'ai les mêmes avec les deux Tcon avec une seule nappe connectée vers l'inverter droit.
Si je connecte l inverter gauche les tensions s'effondrent.
Donc court-circuit sur l'inverter gauche.
Vite trouvé car six condensateurs cmos sont en court-circuit :
C118, C124, C130,C136, C150,C156,C168.

Maintenant , je ne suis pas un pro de la Tv .

Question :
Qu'est qui a provoqué le flash en chaine de ces condos?
je sais que le fusible 5A de la Tcon était mal soudé!
les caractérisques exacts de ces condos .
le bon conseil pour changer ces composants .


Merci


Revenir en haut
AIM
rocky
Administrateur


Hors ligne

Administrateur

Messages: 10 948
Inscrit le: 26 Oct 2013
Localisation: chez la voisine
Masculin Scorpion (23oct-21nov) 鼠 Rat
Message Posté le: Mer 3 Mai - 04:03 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

salut botson


possible que UC1 (TLi2450MC) soit en C/C


les caracteristiques ? a moins d'en acheter une autre et de prendre les mesures ,pas de schéma détaillé
_________________
Qui donne, ne doit jamais s'en souvenir.
Qui reçoit, ne doit jamais l'oublier.



_______________________



Revenir en haut
Visiter le site web du posteur
botson
Membres


Hors ligne

Membres

Messages: 8
Inscrit le: 01 Mai 2017
Localisation: Montpellier
Masculin Lion (24juil-23aoû) 馬 Cheval

Message Posté le: Jeu 4 Mai - 19:20 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

Bonsoir Rocky,

la cpu Tli2450 MC n'est pas en court-circuit et j'ai les signaux qui sortent vers les inverter board.
J'ai les 7 condensateurs à dessouder controler à la recherche du petit salaud qui me provoque le courcircuit.
Je te tiens au courant de mes avancées .
Je ne connais pas les valeurs des condensateurs Cmos ultra minuscules voisins des condos qui m'occupent.


Revenir en haut
AIM
botson
Membres


Hors ligne

Membres

Messages: 8
Inscrit le: 01 Mai 2017
Localisation: Montpellier
Masculin Lion (24juil-23aoû) 馬 Cheval

Message Posté le: Dim 7 Mai - 20:12 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

Bonsoir Rocky,


Solution le C130 en court-circuit . Remplacement et tout est ok .


Merci .


jmi.


Revenir en haut
AIM
botson
Membres


Hors ligne

Membres

Messages: 8
Inscrit le: 01 Mai 2017
Localisation: Montpellier
Masculin Lion (24juil-23aoû) 馬 Cheval

Message Posté le: Dim 7 Mai - 20:15 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

Bonsoir,

La valeur du condensateur cmos est 10uf 16v et le minus minus à coté non en cause mais que j'ai abimé est 150nf 16v.


merci encore.


jmi


Revenir en haut
AIM
rocky
Administrateur


Hors ligne

Administrateur

Messages: 10 948
Inscrit le: 26 Oct 2013
Localisation: chez la voisine
Masculin Scorpion (23oct-21nov) 鼠 Rat
Message Posté le: Lun 8 Mai - 05:42 (2017)    Sujet du message: [Résolu] LG 55UB820V Répondre en citant

salut botson


merci du retour A+++
